导电硅橡胶是在生硅胶中添加各种导电性填料而制成,是一类既没有损失硅橡胶各种特点又具有导电特性的功能材料。镀银玻璃微珠可作为导电填料添加到导电硅橡胶中,不同体积分数的镀银玻璃微珠填充硅橡胶的力学性能和导电性能也有所差异。
表1为不同用量镀银玻璃微珠填充硅橡胶的力学性能测试结果。可以看出,随着填料用量的增加,材料的硬度逐渐增大,拉断伸长率减小,拉伸强度逐渐降低。这是由于采用了微米填料,其增强能力很差,大量填充后反而引入众多薄弱点(譬如界面), 使体系抗破坏能力下降。
尽管增加填料镀银玻璃微珠的用量可以降低材料的体积电阻率,但用量过大时,复合物的加工性能、力学性能均变差,且成本增加,因此,在满足导电性能的前提下,应尽可能减少填料用量。

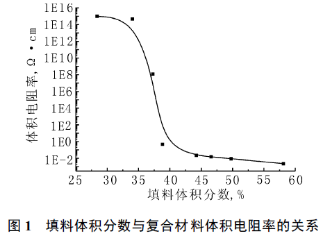

图1是导电填料镀银玻璃微珠不同体积分数与体积电阻率的关系曲线。由图1 可以看出,在镀银玻璃微珠体积分数为38.8%时, 导电橡胶的体积电阻率存在明显的下降现象,比34.0%时的体积电阻率下降了近14个数量级,而添加量只增加4个百分点左右,因此该点是材料由绝缘体转变为导体的转折点-逾渗值点, 其体积电阻率达到0.46Ω▪cm。当镀银玻璃微珠的体积分数低于38%时, 材料内部没有形成完整的导电通路,材料的体积电阻率均在102Ω▪cm以上。
用成本相对较低且性能优异的镀银玻璃微珠作为导电填料填充导电硅橡胶在导电及电磁屏蔽等领域有极大的应用和发展前景。更多关于镀银玻璃微珠以及导电硅橡胶性能方面的问题,可与厂家森晖联系,本文由Cindy编辑整理。
