森晖厂家：镀银玻璃微珠填充导电硅橡胶的电磁屏蔽效能测试

在2.6 GHz~3.95 GHz 频段内,分别填充120份、150份和180份镀银玻璃微珠的导电硅橡胶的电磁屏蔽效能如Fig.1所示。由Fig.1可见,电磁屏蔽效能随填充量的增大而上升。填充120份时,镀银玻璃微珠所占的体积百分数较小,不能形成完整的导电网络,所以样品的电磁屏蔽效能很低。当填充量达到150份,样品的电磁屏蔽效能有了显著提高。填充量继续增大到180份时,样品具有了良好的电磁屏蔽效能,屏蔽效能的峰值为- 115.2 dB.

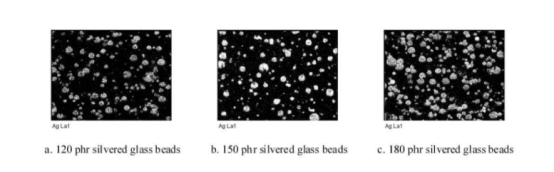

Fig.2(a,b ,c)分别显示了镀银玻璃微珠填充量为120份,150份和180份的导电硅橡胶样品截面的镀银玻璃微珠分布。可以看到,Fig. 2a中样品的镀银玻璃

微珠分布较稀疏,没有形成完整的导电网络;Fig.2b中样品的镀银玻璃微珠形成了较完整的导电网络,所以其电磁屏蔽效能大幅提高;Fig. 2c中样品的镀银玻璃微珠形成了紧密有效的导电网络,具有很好的电磁屏蔽效能。能谱扫描结果与电磁屏蔽效能测试结果是相吻合的。

由以上测试结果可见,导电硅橡胶的电磁屏蔽效能与导电填料在硅橡胶基体中形成的导电网络有关,导电通路越多,则硅橡胶的导电性能越好,而其电磁屏蔽效能也就越高。

更多关于镀银玻璃微珠以及导电浆料方面的问题，可与森晖联系，本文由Pancy编辑整理。
