铜粉粒径大小对 PTFE 复合材料物理机械性能的影响

经过上面初步的实验筛查，可以知道锡青铜粉质量分数为40%时的PTFE复合材料具有较佳的综合性能，因此，下面的实验将铜粉的质量分数固定为40%。

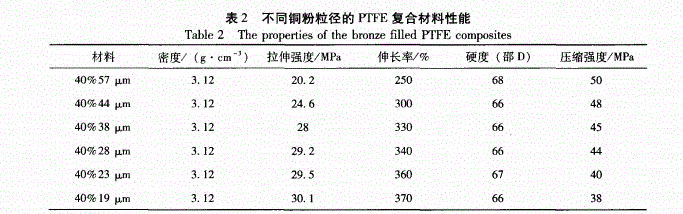

表2示出了不同银粉粒径的PTFE复合村料的性能。可知，随着锡青铜粉粒径的增大，拉伸强皮、伸长率逐渐下降，硬度变化值不大，压缩强度呈增加趋努。这主要是因为锡青铜粉微粒存在，使得PTFE复合材料高分子聚集态结构产生局部缺陷，分子间受力受浏割弱。锡青铜粉粒子太大，其周围又容易引起应大集中，粒径越大越明显。

从表2中还可看出，铜粉粒径越细，其拉伸强度值大、但当铜粉粒径细度小于38 um时，复合材料拉伸强度增加的幅度降低。所以，当铜粉的粒径为38um，具有较好的拉伸性能，在生产使用上具有铲好的参考价值。

银稀轮加人均可以提高复合材料的压缩强度，铜粉粒径较大时，复合材料的抗压强度较大，承载能力较高。当银粉粒经为57um 时，强度提高了79%，即使在铜粉粒径为19um 时，复合村科的压缩强度也提高了36%，显著地改善了材料的抗压性能。
